以下是:电路交流电流发生器正规厂家的产品参数
| 小起订 | 1 |
|---|
| 质量等级 | 0.05 |
|---|
| 是否厂家 | 是 |
|---|
| 产品材质 | 铜 |
|---|
| 产品品牌 | 青岛天正华意电气 |
|---|
| 产品规格 | 158 |
|---|
| 发货城市 | 青岛 |
|---|
| 产品产地 | 青岛 |
|---|
| 加工定制 | 是 |
|---|
| 产品型号 | TH |
|---|
| 可售卖地 | 全国 |
|---|
| 产品重量 | 6 |
|---|
| 产品颜色 | 白 |
|---|
| 质保时间 | 三年 |
|---|
| 外形尺寸 | 158 |
|---|
| 适用领域 | 电气电力 |
|---|
| 质量认证 | 9000 |
|---|
| 产品功率 | 10 |
|---|
| 工作温度 | 45 |
|---|
电路交流电流发生器正规厂家,天正华意电气设备有限公司专业从事电路交流电流发生器正规厂家,联系人:杨经理,电话:13708956461、18669895723,QQ:805146545,发货地:青岛平度市平安路2号发货到湖南省 株洲市 荷塘区、芦淞区、石峰区、天元区、攸县、茶陵县、炎陵县、醴陵市,以下是电路交流电流发生器正规厂家的详细页面。 湖南省,株洲市 株洲市，古称建宁，湖南省辖地级市，长株潭城市群核心城市、长江中游城市群城市之一，位于湖南东部、湘江下游；截至2022年，下辖5区、3县，代管1个县级市，总面积11200平方千米；常住人口387.11万人。
电路交流电流发生器正规厂家视频展示，产品更生动！让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:电路交流电流发生器正规厂家的图文介绍

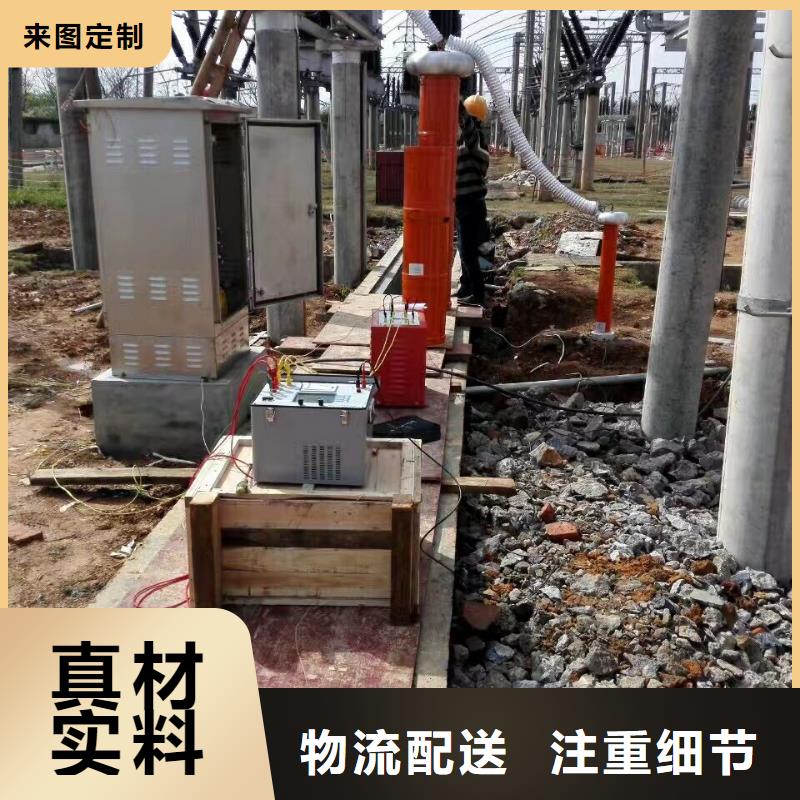

湖南株洲变频串联谐振耐压装置 主要技术参数1.额定容量：135kVA2.额定电压：27kV；54kV；108kV3.额定电流：5A；2.5A；1.25A4.测量精度：系统有效值1.5级5.工作频率：30-300Hz6.装置输出波形：正弦波7.品质因素：装置自身Q≥30(f＝45Hz)8.波形畸变率：输出电压波形畸变率≤1％9.输入电源：单相220或三相380V电压，频率为50Hz10.工作时间：额定负载下允许连续60min；过压1.1倍1分钟11.温 升：额定负载下连续运行60min后温升≤65K12.保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能13.环境温度：－20℃-55℃14.相对湿度：≤90％RH15.海拔高度:≤3000米五、装置容量验证装置容量定为135kVA，分四节电抗器，电抗器单节为33.75kVA/27kV/1.25A/100H， 验证：1、10kV/300mm2电缆3km的交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。使用四节电抗器并联，L＝100/4＝25H试验频率：f＝1/2π√LC＝1/(2×3.14×√25×1.1265×10-6)＝30Hz试验电流：I＝2πfCU试 ＝2π×30×1.1265×10-6×22×103＝4.67A3、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。使用两节电抗器串联（互感系数1.15）两组并联，L＝100×2×1.15/2＝115H试验频率：f＝1/2π√LC＝1/(2×3.14×√115×0.1945×10-6)＝33.65Hz试验电流：I＝2πfCU试 ＝2π×33.65×0.1945×10-6×52×103＝2.14A4、35kV/31500kVA主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压68kV,试验时间1min。使用四节电抗器串联（互感系数1.25），L＝100×4×1.25＝500H， 试验频率：f＝1/2π√LC＝1/(2×3.14×√500×0.02×10-6)＝50.33Hz试验电流：I＝2πfCU试 ＝2π×50.33×0.02×10-6×68×103＝0.43A满足实验要求。
湖南株洲变频串联谐振耐压装置技术方案一、设备制造遵循的标准和行业标准电子测量仪器要求二、被试品对象及试验要求 1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。2、满足35KV电缆，400mm2，3KM的交流耐压试验；电容量≤0.6438uF,试验频率30-300Hz，试验电压≤52kV，试验时间60min。三、工作环境1.环境温度：－100C –50 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤1000米；四、装置主要技术参数及功能1.额定容量：432kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：54KV4.额定电流：8A5.工作频率：30-300Hz；6.装置输出波形：正弦波7.波形畸变率：输出电压波形畸变率≤1％；8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；9.温 升：额定负载下连续运行60min后温升≤65K；10.品质因素：装置自身Q≥30(f＝45Hz)；11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；12. 测量精度：系统有效值1.5级；五、装置容量确定1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。试验频率：f＝35Hz试验电流：I＝2πfCU试 ＝2 根据以上各项目试验电压、电流、频率、电感量即设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H验证：1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。使用电抗器8节并联,此时电感量为55/8＝6.87H试验频率试验电压≤52kV，试验时间60min。使用电抗器2节串联4组并联,此时电感量2＊55＊1.05/4＝28.88H试验频率装置容量定为432kVA/54KV；设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H,使用电抗器串并联能满足上述被试品的试验要求。
湖南株洲变频串联谐振耐压装置技术参数及功能描述1、技术参数?额定容量：20KW ?输入电源:电压 380V±10％ 单相；频率 50Hz?输出电压： 0-400V连续可调?输出波形：方波?频率调节范围：20-300Hz?频率分辨率：0.01Hz?频率不稳定度：≤1％?频率步进5Hz,2Hz,1Hz,0.5HZ,0.1Hz,0.01Hz?电压不稳定度：≤1％?电压步进值： U/45000 满量程?运行连续工作时间：60分钟，温升≤45K?工作条件：温度 -10℃～40℃；湿度 不大于85％RH?海拔高度：＜1000m?重量：15kg2、功能描述10kw变频电源有如下几个显著的特点：?波形为脉宽电压调节的方波。?系统运行过程中对电压连续监控，当电源电压波动或电源频率波动导致高压电压波动时，自动微调电压至设置电压值。?自动扫频，寻找谐振点.频率范围20-300Hz,可手动设置扫频范围，扫频耗时2分钟(全频扫)， 频率分辨率0.01Hz。?自动试验，用户可设置试验程序，试验程序分为5段，系统自动按设置的程序完成试验过程。?强大的保护及报警功能：过流保护，过压保护和闪络保护。?试验结果打印。二、系统硬件说明图1 - 硬件原理图1、面板操作说明图2 - 面板布局示意图【1】变频电源的输出端子，连接到激励变压器输入端【2】变频电源的输入端子，接入交流220V【3】变频电源电源输入总开关【4】变频电源电源输入控制开关【5】旋转鼠标“频率”（手动试验：调节频率；自动试验：设置阶段耐压时间）【6】320x240液晶显示器【7】旋转鼠标“电压”（手/自动试验：设置试验参数；手动试验：调节目标电压；自动试验：设置阶段目标电压）【8】键盘，用来操作菜单【9】打印机【10】分压器的电压输入插孔【11】变频电源接地端子【12】高压指示灯/高压制动注意： 当220V电源接入变频电源输入端且面板上空开合上时，此时严禁碰触输入、输出接线端子。应在合空开前接好所有试验连线。
天正华意电气设备有限公司秉承，品质、客户致上的服务宗旨。愿与客户永远站在同一战线，为客户提供好 湖南株洲便携式故障录波仪产品,尽大努力为客户结约成本。 客户永远是我们的贵人，是我们的朋友。天正华意电气设备有限公司致力于客户关系建设，以诚实守信，合作负责赢得客户的赞赏。我们的成功归功于客户对我们的信任与选择；成就客户才能成就自己，感动自己才能感动客人。

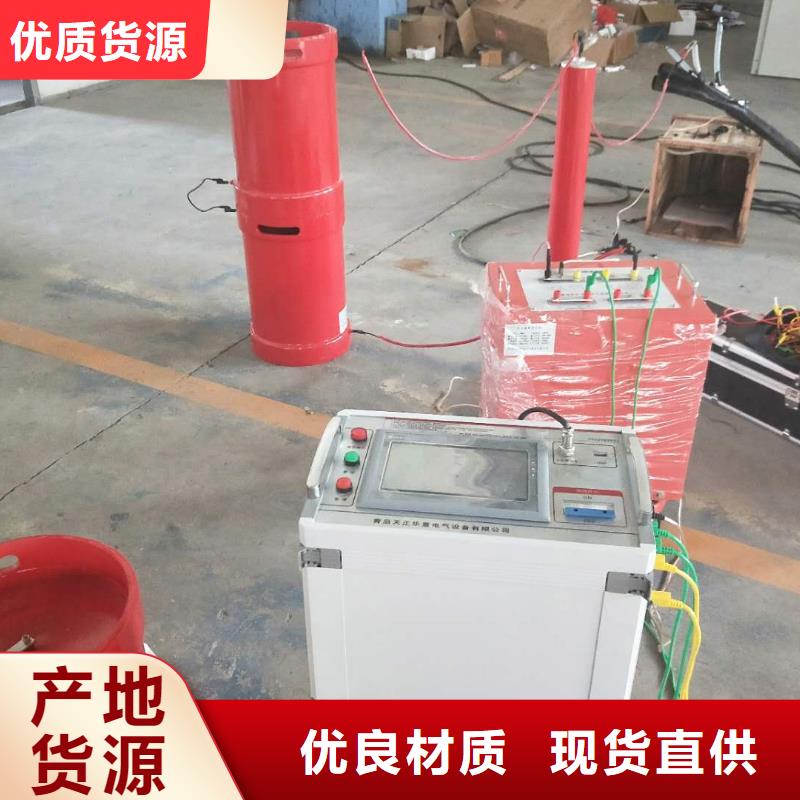

湖南株洲变频串联谐振耐压装置系统配置及其参数1.激励变压器LB-420kVA/1.25/2.5/5kV/0.4kV 1台a)额定容量：420kVA；b)输入电压：0-400V，单相；c)输出电压：1.25/2.5/5kVd)结 构：油式；e)重 量：约3.5T；2.变频电源TH-420kW/380V 1台a)额定输出容量：420kWb)工作电源： 380±10％V（三相），工频c)输出电压：0 –400V，单相，d)额定输入电流：1050Ae)额定输出电流：1050Af)电压分辨率： 0.01kVg)电压测量精度：1.5％h)频率调节范围：30 – 300Hzi)频率调节分辨率：≤0.1Hzj)频率稳定度： 0.1％k)运 行 时 间：额定容量下连续60minl)额定容量下连续运行60min元器件温度≤65K；m)噪 声 水 平：≤50dBn)可实现以下功能1）变频电源的放置为纵向和横向，特别适合现场操作及观察；2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；
选购电路交流电流发生器正规厂家来湖南省株洲市找天正华意电气设备有限公司，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:杨经理-18669895723,{QQ:805146545},地址:[平度市平安路2号]。
